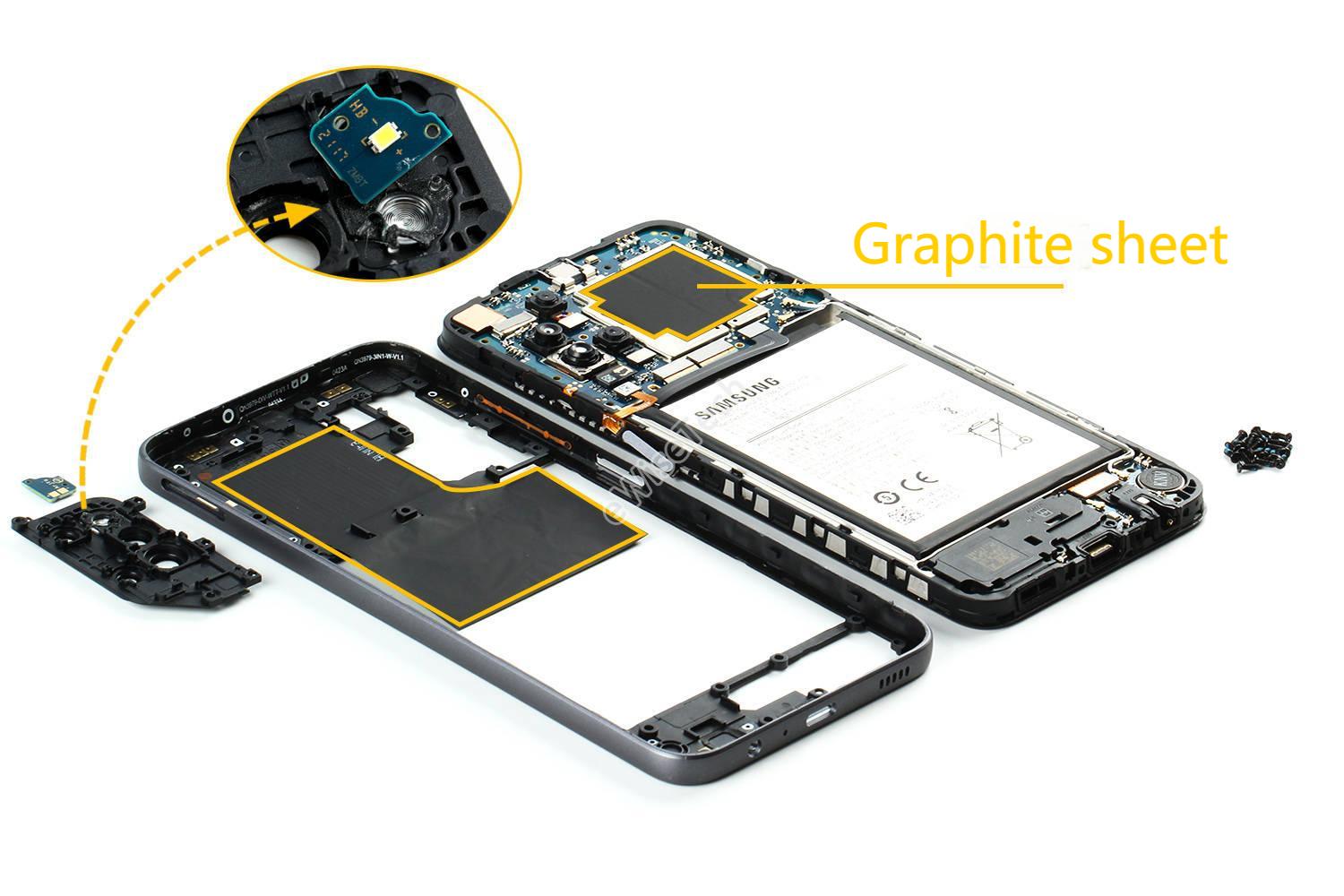

Ứng dụng báo than chì trên điện thoại di động

Ứng dụng VC than chì trên khung điện thoại di động

Mô phỏng diện tích điểm nóng của chip, so sánh sự phân tán nhiệt của than chì VC và đồng VC với cùng độ dày trong cùng điều kiện

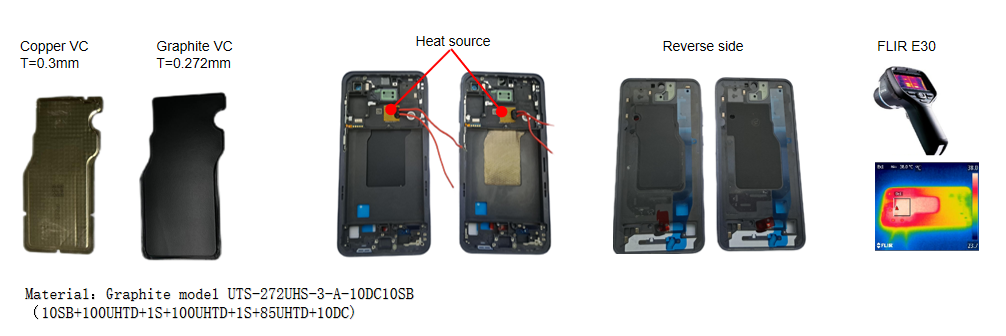

1. Phương pháp kiểm tra ：

Một. Kiểm tra trong hộp nhiệt độ và độ ẩm không đổi, nhiệt độ 23 ~ 25, độ ẩm: 30 ~ 70%

b. Cài đặt một tấm sưởi trong khu vực chip của khung điện thoại di động để mô phỏng nhiệt được tạo ra khi điện thoại di động được tải

c. Nhiệt độ nhiệt năng lượng khoảng 3,5W

d. Sử dụng hình ảnh nhiệt hồng ngoại để có được vị trí của tấm sưởi ở mặt sau và nhiệt độ cao nhất của VC;

e. Thời gian kiểm tra: 30 phút

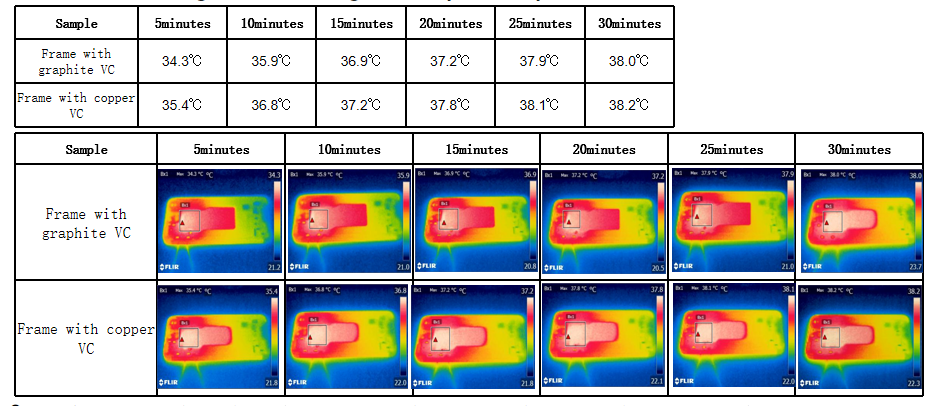

2. Hình ảnh hồng ngoại có điểm nhiệt độ cao nhất.

3. Kết luận: Ở cuối so sánh giữa than chì VC và đồng VC, chênh lệch nhiệt độ ∆t 0,2, hiệu ứng nhiệt độ trung bình của than chì VC tốt hơn một chút, kết quả tăng nhiệt độ cho thấy sự tản nhiệt của than chì VC tương tự như VC đồng hoặc thậm chí tốt hơn; Đồng thời, than chì linh hoạt hơn và kịch bản sử dụng rộng hơn, vì vậy việc sử dụng VC than chì thay vì VC đồng để tản nhiệt lớn hơn.

Ứng dụng than chì trên điểm nóng của bo mạch chủ trên điện thoại di động

Trên khu vực điểm nóng của bo mạch chủ, so sánh sự tản nhiệt của than chì và lá đồng với cùng độ dày trong cùng điều kiện.

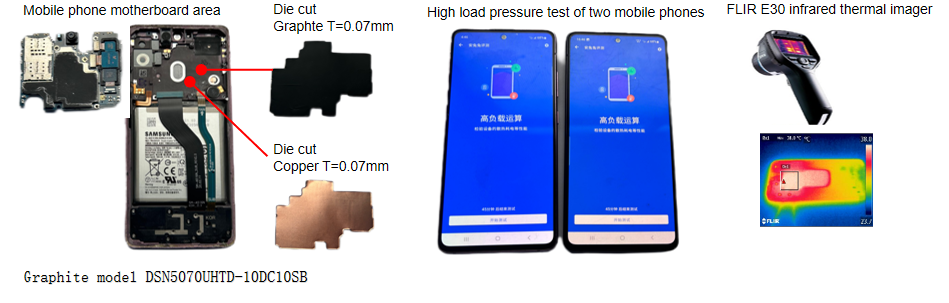

1. Phương pháp kiểm tra ：

Một. Kiểm tra trong hộp nhiệt độ và độ ẩm không đổi, nhiệt độ 23 ~ 25, độ ẩm: 30 ~ 70%

b. OLED điện thoại di động, độ sáng tối đa, âm lượng tối đa, bật bluetooth, wifi;

c. Để thực hiện đánh giá antutu trên điện thoại di động - Kiểm tra áp suất vận hành tải cao, kiểm tra tản nhiệt tay, chạy và hiệu suất khác.

d. Đo lường hình ảnh nhiệt hồng ngoại: nhiệt độ cao nhất của màn hình và diện tích điểm nóng của nắp sau khi điện thoại di động đang chạy;

e. Hai điện thoại di động giống hệt nhau được tải tương ứng với các mẫu lá than chì và đồng để so sánh đồng bộ;

f. Thời gian kiểm tra: 30 phút.

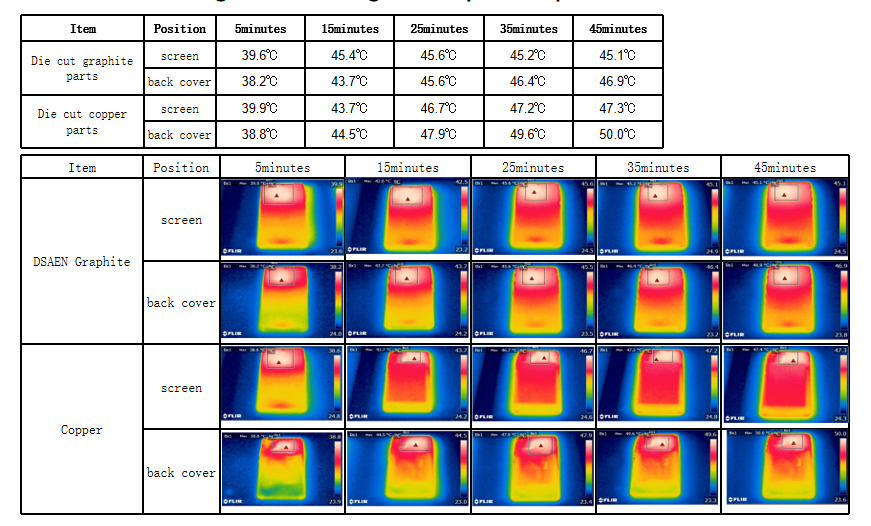

2. Hình ảnh hồng ngoại có điểm nhiệt độ cao nhất.

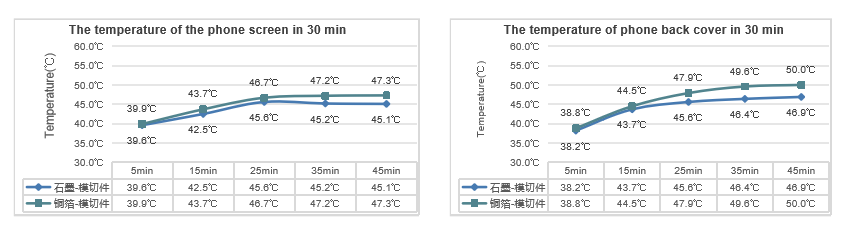

3. Đường cong tăng nhiệt độ

4. Kết luận:

Chênh lệch nhiệt độ màn hình ∆T2.2 ℃ và chênh lệch nhiệt độ nắp ngược ∆T3.1. Có thể xác nhận từ kết quả khác biệt của nhiệt độ tăng ∆T/℃ rằng hiệu suất tản nhiệt của mẫu than chì tốt hơn trong cùng điều kiện và hiệu suất của điện thoại di động được làm mát bằng mẫu than chì được cải thiện khoảng 5%.
