Ứng dụng bảng than chì trên công tắc

Mô phỏng khu vực điểm nóng bên trong công tắc và kiểm tra sự thay đổi nhiệt độ của điểm nóng với than chì và không có than chì trong cùng điều kiện.

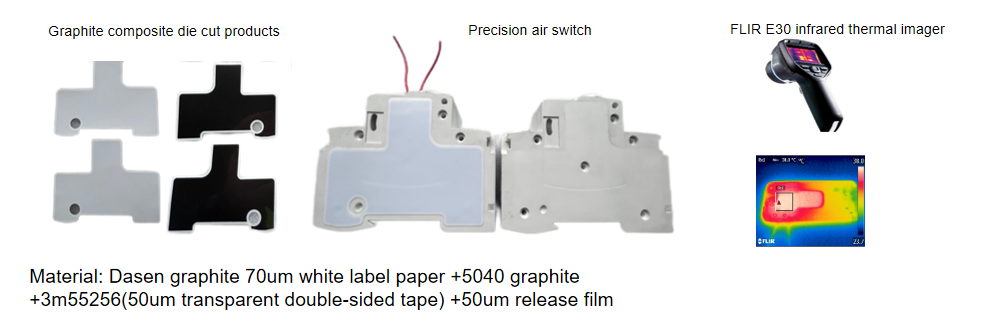

1. Phương pháp kiểm tra ：

Một. Kiểm tra trong hộp nhiệt độ và độ ẩm không đổi, nhiệt độ 23 ~ 25, độ ẩm: 30 ~ 70%

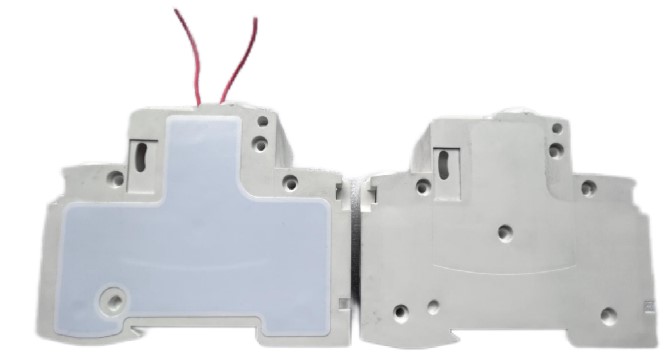

b. Lắp một tấm sưởi trong khu vực bên trong của công tắc để mô phỏng nhiệt được tạo ra khi công tắc được tải.

c. Nhiệt độ sưởi ấm Công suất của nhiệt độ sưởi ấm khoảng 3,5W.

d. Vị trí điểm nóng ở mặt sau của tấm sưởi được lấy bằng hình ảnh nhiệt hồng ngoại.

e. Thời gian kiểm tra 3 phút

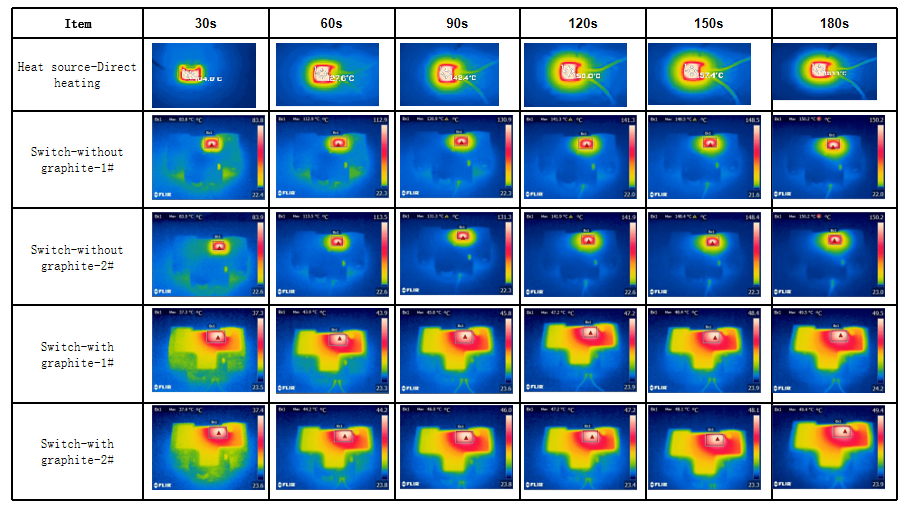

2. Hình ảnh hồng ngoại lấy điểm nhiệt độ cao nhất.

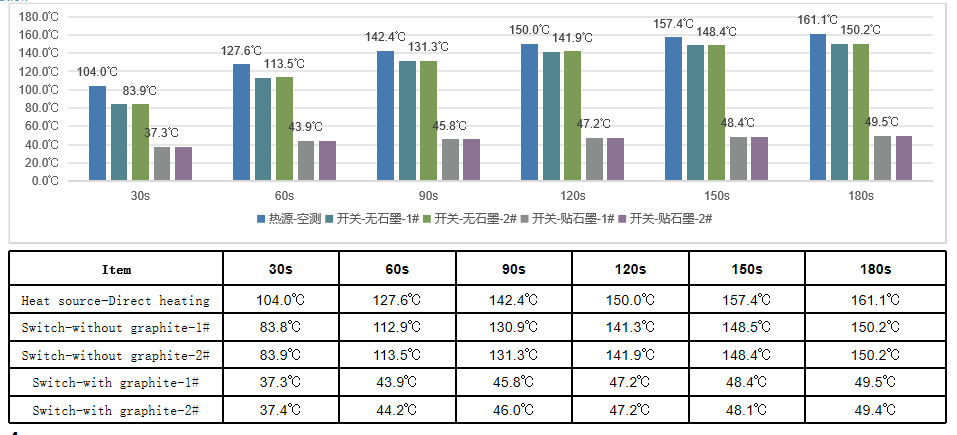

3. Tăng nhiệt độ ∆t/℃ So sánh biểu đồ dữ liệu

4. Kết luận:

Công tắc không khí chính xác sẽ tạo ra rất nhiều nhiệt trong quá trình tải trọng cao, nếu sự phân tán nhiệt không kịp thời, thật dễ dàng gây ra các mạch ngắn và nguy cơ ẩn của lỗi đường ngoại vi. Bằng cách mô phỏng cảnh xử lý tải nguồn chuyển đổi, so sánh chênh lệch nhiệt độ tản nhiệt ∆t dưới hai trạng thái bằng than chì và không có than chì trên công tắc; Từ biểu đồ dữ liệu trên, có thể thấy rõ rằng nhiệt độ chuyển đổi không có than chì cao đến 150,2 ° C gần với nhiệt độ 161,1 ° C của nguồn nhiệt được làm nóng trực tiếp; Nhiệt độ than chì chỉ là 49,5, chênh lệch nhiệt độ ∆t/100,7, do đó, mẫu than chì có thể rất tốt cho nhiệt độ điểm nóng, đóng vai trò quan trọng trong việc đảm bảo an toàn sản phẩm.
