Ứng dụng vật liệu than chì trên ống sưởi

1. Ống sưởi - Vật liệu than chì

Vật liệu than chì là một hệ thống phim PI (polyimide) tùy chỉnh. Thông qua một quy trình cụ thể, màng PI được cacbon hóa và graphit hóa ở nhiệt độ cao để thu được than chì được hoàn thiện hoàn thiện với độ dày khoảng 200um. Bước cuối cùng cần kiểm soát chính xác độ dày của vật liệu vào khoảng 180um bằng cách lịch; Tấm than chì càng dày, mật độ càng nhỏ, điện trở suất để tránh tình trạng xấu của 'quá cứng, quá mềm ', mật độ trung bình của tấm than chì trong phạm vi độ dày này là 0,43g/cm3 và điện trở suất trung bình là 4,15 × 10-6Ω • m.

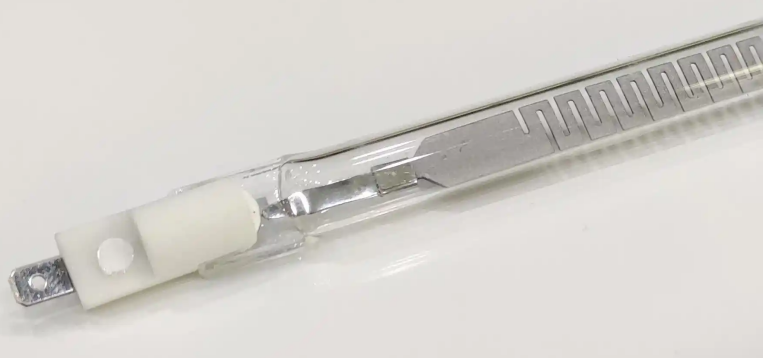

Vật liệu than chì có thể được sử dụng như một điện trở sưởi để tạo ra một lượng nhiệt nhất định để đạt được chức năng gia nhiệt khi đi qua dòng điện. Để kiểm soát tốt hơn công suất và giá trị gia nhiệt của nó, một cấu trúc điện trở đặc biệt được hình thành trên tấm than chì bằng cách sử dụng quá trình cắt chết hoặc cắt laser. Mô hình thiết kế điện trở cụ thể được thể hiện trong hình. Điện trở than chì bao gồm các điện trở đơn vị N ở giữa và các bộ phận kẹp ở cả hai bên, và các điện trở đơn vị được kết nối nối tiếp để tạo thành một vùng sưởi ấm. Số lượng điện trở đơn vị có thể được tăng hoặc giảm theo yêu cầu công suất và nhiệt độ, và thiết kế là linh hoạt và thuận tiện.

2. Lợi thế ứng dụng của than chì trong lò

1) Tốc độ phản ứng nhiệt của vật liệu than chì rất nhanh, hiệu suất chuyển đổi bức xạ sưởi ấm điện cao, không cần phải giống như nhiệt ống làm nóng dây điện trở trước tiên từ dây điện trở sang bột cách nhiệt và sau đó được chuyển vào bề mặt ống kim loại và năng lượng bức xạ xung quanh để đạt được chức năng gia nhiệt, nhưng trực tiếp dưới dạng bức xạ nhiệt thông qua tít

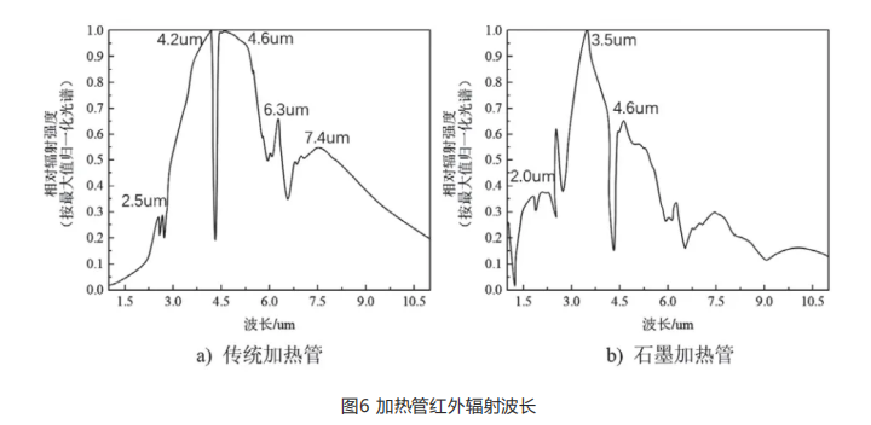

2) Bước sóng của bức xạ hồng ngoại của vật liệu than chì ngắn hơn, năng lượng bức xạ cao hơn và độ xâm nhập mạnh hơn; Như được hiển thị trong Hình 6 của thử nghiệm thiết bị gia đình Jiuyang, bước sóng của bức xạ hồng ngoại của vật liệu than chì chủ yếu tập trung ở 3,5μm, trong khi bước sóng của bức xạ hồng ngoại của ống sưởi truyền thống được cô đặc trong 4,6μM và năng lượng bức xạ có bước sóng ngắn. Hầu hết thực phẩm đều có tác dụng hấp thụ mạnh trong phạm vi bước sóng khoảng 3μm, có thể nói rằng ống sưởi than chì phù hợp hơn với thực phẩm, làm cho lò hơn tiết kiệm năng lượng, sưởi ấm thực phẩm nhanh hơn, sau đó khóa nhiều chất dinh dưỡng hơn và duy trì hương vị tốt nhất.

3. Thử nghiệm mô phỏng đường ống nóng than chì Dasen

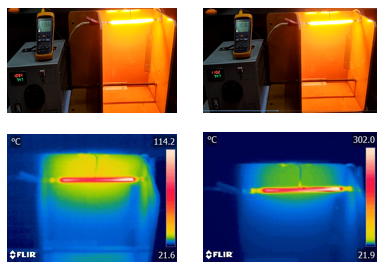

Ống làm nóng than chì trong tiếp xúc ở nhiệt độ phòng, với cặp điện sán và phép đo nhiệt độ E30 Imager E30, sưởi ấm thoáng qua, phải mất 3 giây để nhanh chóng tăng lên 115,3 ℃, năng lượng ở 817W, 15 giây để nhanh chóng tăng lên 300 ℃ trên công suất ở 821W; Nếu ống gia nhiệt được đặt trong lò đóng kín, với thiết kế ma trận tấm phản xạ bên trong, để đạt được sự phân bố nhiệt đồng đều, việc chuyển đổi hiệu suất nhiệt sẽ cao hơn, sự lão hóa gia nhiệt bên trong sẽ nhanh hơn!

Không làm nóng trước, nhiệt nhanh 0,2 giây

Lò Aladdin có chức năng làm nóng nhanh mà không làm nóng trước, và bí mật của nó là việc sử dụng vật liệu gia nhiệt than chì.

Có một ống gia nhiệt than chì trên đỉnh lò, và than chì có độ dẫn nhiệt khá cao, có thể đạt được hiệu quả của việc sưởi ấm nhanh.
