Giải pháp quản lý nhiệt đột phá: Kết quả thử nghiệm so sánh DSN5017+Lá đồng Vs. Tấm than chì DSN5070

Công nghệ quản lý nhiệt tiên tiến

Trong ngành công nghiệp điện tử đang phát triển nhanh chóng, việc quản lý nhiệt hiệu quả đã trở thành một yếu tố quan trọng để đảm bảo hiệu suất, độ tin cậy và tuổi thọ của thiết bị.

Nhóm R&D của Dasen đã tiến hành các thử nghiệm toàn diện về độ tăng nhiệt độ và phân tích độ dẫn nhiệt trong 30 phút để đánh giá hai giải pháp quản lý nhiệt tiên tiến:

Hỗn hợp than chì DSN5017 với lá đồng 50μm và tấm than chì DSN5070.

Nghiên cứu so sánh này nhằm mục đích cung cấp những hiểu biết có giá trị cho các kỹ sư và nhà thiết kế sản phẩm đang tìm kiếm giải pháp tản nhiệt tối ưu cho các thiết bị điện tử hiệu suất cao.

Phương pháp kiểm tra và thiết lập

Các thử nghiệm được tiến hành trong điều kiện được kiểm soát chặt chẽ để đảm bảo tính chính xác và độ tin cậy của kết quả.

Thông số kiểm tra

· Công suất thử nghiệm : 3 Watts (mô phỏng điều kiện tải cao trong thế giới thực)

· Thời gian kiểm tra : 30 phút (cho phép đánh giá cân bằng nhiệt)

· Kích thước mẫu : 60mm × 90mm (được chuẩn hóa để so sánh nhất quán)

· Thiết bị đo lường : Cảm biến cặp nhiệt điện có độ chính xác cao

· Giám sát nhiệt độ : Ba điểm đo (T0, T1, T2) để phân tích toàn diện

Mẫu thử nghiệm

1. DSN5017 Composite : Tấm than chì có keo và lá đồng 50μm (độ dày: 68,2μm)

2. DSN5070 Pure Graphite : Tấm than chì hiệu suất cao (độ dày: 64,0μm)

Kết quả và phân tích thử nghiệm chính

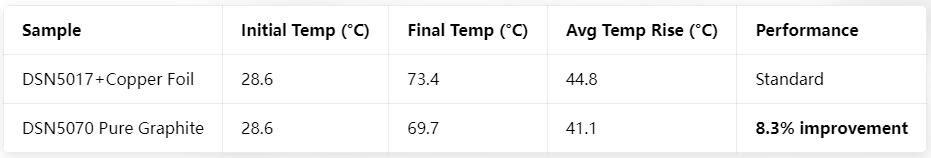

1. Hiệu suất tăng nhiệt độ

Thử nghiệm tăng nhiệt độ trong 30 phút cho thấy sự khác biệt đáng kể về khả năng tản nhiệt giữa hai mẫu.

Những phát hiện chính :

· Than chì nguyên chất DSN5070 thể hiện khả năng kiểm soát nhiệt độ vượt trội, với mức tăng nhiệt độ trung bình thấp hơn 8,3%

· Tấm than chì nguyên chất duy trì hiệu suất nhiệt ổn định hơn trên cả ba điểm đo

· Sự phân bổ nhiệt độ đồng đều hơn ở mẫu DSN5070, cho thấy khả năng truyền nhiệt tốt hơn

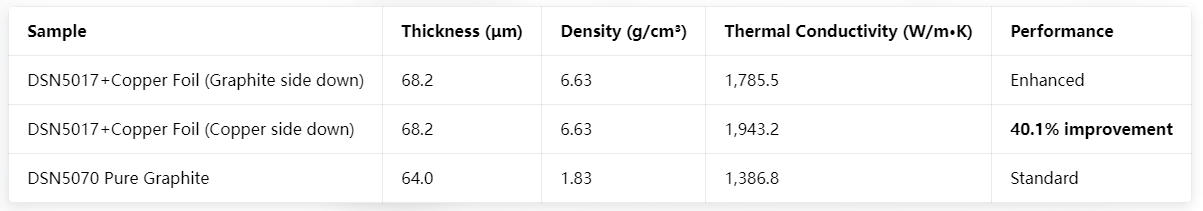

2. Phân tích độ dẫn nhiệt

Thử nghiệm độ dẫn nhiệt cung cấp những hiểu biết sâu sắc hơn về khả năng truyền nhiệt của từng vật liệu.

Những phát hiện chính :

· Hỗn hợp lá đồng DSN5017+ cho thấy tính dẫn nhiệt đặc biệt, đặc biệt khi mặt đồng úp xuống

· Giải pháp composite mang lại độ dẫn nhiệt cao hơn 40,1% so với than chì nguyên chất

· Mặc dù mật độ cao hơn (3,6x), composite vẫn duy trì hiệu suất truyền nhiệt tuyệt vời

· Các phép đo độ khuếch tán nhiệt đã xác nhận tốc độ truyền nhiệt vượt trội của composite

Ứng dụng thực tế và khuyến nghị

Dựa trên kết quả kiểm tra toàn diện, chúng tôi đưa ra các đề xuất dành riêng cho ứng dụng sau:

Đối với nguồn nhiệt mật độ cao

· Giải pháp đề xuất : DSN5017+50μm Tấm đồng composite

· Ứng dụng lý tưởng : Tản nhiệt CPU/GPU Đèn LED công suất cao Điện tử công suất và bộ biến tần Hệ thống điều khiển công nghiệp

· Lợi ích : Truyền nhiệt vượt trội cho các nguồn nhiệt tập trung cần trích nhiệt nhanh

Đối với các thành phần nhạy cảm với nhiệt độ

· Giải pháp đề xuất : DSN5070 Pure Graphite

· Ứng dụng lý tưởng : Thiết bị di động và thiết bị đeo Điện tử tiêu dùng Thiết bị y tế Linh kiện vũ trụ

· Lợi ích : Độ tăng nhiệt độ tổng thể thấp hơn và độ ổn định nhiệt tốt hơn cho các bộ phận mỏng manh

Đối với các yêu cầu về hiệu suất cân bằng

· Khuyến nghị : Lựa chọn ứng dụng cụ thể dựa trên mật độ nhiệt và hạn chế về

· Cân nhắc : Giới hạn trọng lượng (DSN5070 giúp giảm trọng lượng 73%) Hướng lắp đặt (hướng mặt đồng cho DSN5017) Điều kiện môi trường và nhiệt độ hoạt động

Kết luận: Lựa chọn giải pháp tản nhiệt phù hợp

Thử nghiệm so sánh giữa tấm composite lá đồng DSN5017+ và tấm than chì nguyên chất DSN5070 nêu bật tầm quan trọng của việc lựa chọn các giải pháp quản lý nhiệt dành riêng cho ứng dụng.

· DSN5017+Lá đồng vượt trội trong các ứng dụng mật độ nhiệt cao đòi hỏi hiệu suất truyền nhiệt tối đa

· DSN5070 Graphite mang lại lợi thế về trọng lượng và kiểm soát nhiệt độ vượt trội cho các thiết kế bị giới hạn về

· Cả hai giải pháp đều thể hiện hiệu suất tản nhiệt vượt trội so với các vật liệu quản lý nhiệt truyền thống

Khi các thiết bị điện tử tiếp tục thu nhỏ trong khi vẫn mang lại hiệu suất cao hơn, các giải pháp dựa trên than chì tiên tiến này cung cấp các tùy chọn linh hoạt để giải quyết những thách thức về nhiệt ngày càng tăng trong thiết kế điện tử hiện đại.
