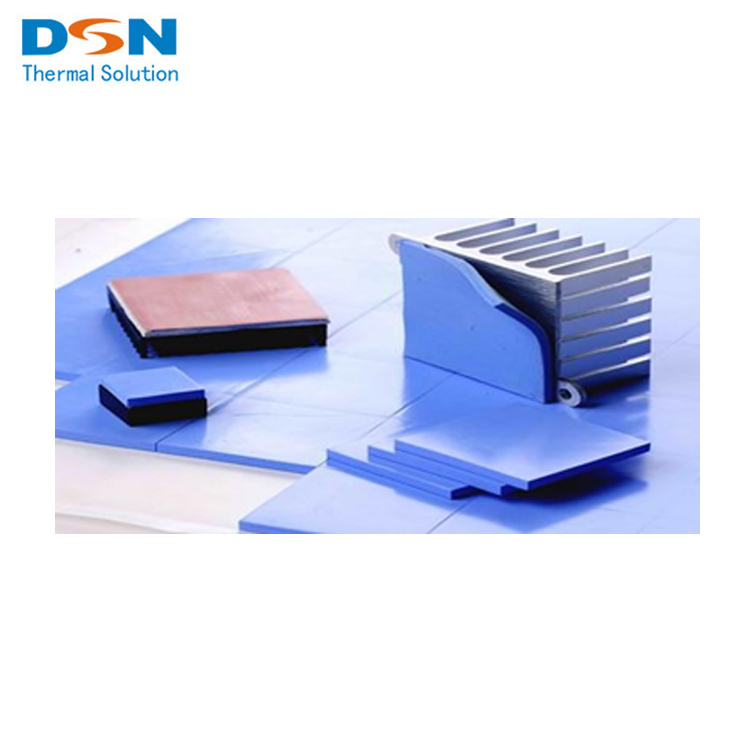

Nguyên lý làm việc của tấm tản nhiệt mềm dẻo là gì?

Nguyên lý cốt lõi của miếng đệm nhiệt mềm dẻo là lấp đầy ma trận silicon bằng chất độn có tính dẫn nhiệt cao và lấp đầy các khoảng trống vi mô bằng tính linh hoạt của chính nó, biến "lớp cách nhiệt không khí" thành "kênh dẫn nhiệt liên tục", đạt được khả năng truyền nhiệt và cách nhiệt đệm tuyệt vời.

1. Nguyên lý kết cấu

Nó thường bao gồm hai phần:

Chất nền: Silicone mềm (cao su silicon), chịu trách nhiệm về độ mềm, khả năng nén, cách nhiệt và chống lão hóa

Chất độn: bột dẫn nhiệt cao như alumina, nhôm nitrit, than chì, bột gốm, v.v.

Bản thân silicone có độ dẫn nhiệt trung bình, nhưng nó chứa đầy một mạng lưới các hạt dẫn nhiệt liên tục, dẫn đến độ dẫn nhiệt tổng thể tăng đáng kể.

2. Nguyên tắc truyền nhiệt

Quá trình truyền nhiệt chủ yếu dựa vào ba đường dẫn và tấm tản nhiệt chiếm tất cả chúng:

Độ dẫn nhiệt rắn

Các chất độn dẫn nhiệt bên trong chồng lên nhau tạo thành một đường dẫn, cho phép nhiệt truyền nhanh từ bề mặt có nhiệt độ cao sang bề mặt có nhiệt độ thấp.

Giao diện tiếp xúc dẫn nhiệt

Bề mặt của chip và tản nhiệt có vẻ phẳng, nhưng ở mức độ vi mô, nó đầy những vết lồi lõm.

Miếng đệm nhiệt linh hoạt bị biến dạng dưới áp lực, lấp đầy mọi khoảng trống và xua đuổi không khí.

Độ dẫn nhiệt của không khí đặc biệt kém và sau khi thay thế nó bằng miếng đệm nhiệt, điện trở nhiệt của giao diện sẽ giảm trực tiếp theo một bậc độ lớn.

Truyền nhiệt bức xạ nhỏ

Bức xạ hồng ngoại từ bề mặt nhiệt độ cao → miếng đệm → bề mặt nhiệt độ thấp để hỗ trợ tản nhiệt.

3. Nguyên tắc cơ học và lắp đặt

Có thể nén từ 30% đến 70%, tự động bù chênh lệch chiều cao và lỗi độ phẳng

Không cần bôi keo hay đánh bóng trong quá trình lắp đặt, chỉ cần dán và ấn một lần

Đồng thời đóng vai trò là bộ đệm, giảm xóc và chip chống hư hỏng

Hầu hết các mẫu đều có lớp cách nhiệt để tránh đoản mạch giữa bộ tản nhiệt và các bộ phận

4. Đơn giản hóa sự hiểu biết

Bạn có thể coi nó như một “miếng bọt biển mềm, dẫn điện”

Bọt biển=mềm, lấp đầy khoảng trống

Chất độn dẫn nhiệt bên trong = vô số ống dẫn nhiệt nhỏ

Chức năng=Truyền nhiệt chip trơn tru và hoàn toàn đến tản nhiệt

5.Các kịch bản ứng dụng của miếng đệm nhiệt linh hoạt là gì?

Các miếng đệm nhiệt linh hoạt, do độ mềm, khả năng nén, cách nhiệt và dễ thi công, hầu như bao phủ tất cả các thiết bị sưởi ấm và các tình huống yêu cầu đệm/cách nhiệt/lấp đầy khoảng trống. Sau đây là các lĩnh vực ứng dụng chính thống và thực tế:

1) Điện tử tiêu dùng & Sản phẩm kỹ thuật số

Laptop và máy tính bảng: giữa chip CPU/GPU/bo mạch chủ và tản nhiệt

Điện thoại di động, đồng hồ thông minh: chip, pin, tản nhiệt module camera

Màn hình, TV: board điều khiển đèn nền, board nguồn, chip COF/COG

Router, switch, modem quang: chip bo mạch chủ, IC nguồn tản nhiệt

2) Thiết bị cấp nguồn và điều khiển công nghiệp

Chuyển đổi nguồn điện, bộ chuyển đổi, mô-đun nguồn trạm sạc

UPS, Biến tần, biến tần: IGBT, Transistor MOS, cầu chỉnh lưu

Bo mạch chủ điều khiển công nghiệp PLC, Bộ truyền động servo: Tản nhiệt thiết bị điện

Biến tần quang điện, hệ thống lưu trữ năng lượng BMS

3) Điện tử ô tô (đặc biệt là năng lượng mới)

Điều khiển trung tâm gắn trên xe, bộ điều khiển miền lái xe tự động ADAS

Hệ thống quản lý ắc quy BMS, sạc xe hơi OBC

Bộ điều khiển động cơ, mô-đun DC-DC

Đèn pha (đèn pha LED dẫn động tản nhiệt)

4) Đèn LED và màn hình hiển thị

Đèn đường LED, đèn khai thác, đèn bảng

Màn hình lớn ngoài trời, mô-đun hiển thị MiniLED/MicroLED

Tản nhiệt nền nhôm cho đèn xe và đèn cảnh quan

5) Thiết bị liên lạc và trạm gốc

Trạm gốc 5G, RRU, đơn vị RF AAU

Máy chủ, switch, module quang

Cung cấp năng lượng truyền thông, mô-đun khuếch đại công suất

6) An ninh, vũ trụ

Camera an ninh, NVR, bo mạch chủ DVR

Điện tử vũ trụ, radar, cảm biến có độ chính xác cao

7) Tóm tắt các địa điểm sử dụng điển hình

Giữa chip và tản nhiệt

Giữa thiết bị điện và vỏ/đế nhôm

Bề mặt gia nhiệt không bằng phẳng, có dung sai và cần cách nhiệt

Linh kiện điện tử sợ nghiền nát chip nên cần có khả năng hấp thụ va đập và đệm

Dây chuyền sản xuất không thuận tiện khi bôi mỡ silicon dẫn nhiệt và yêu cầu độ sạch sẽ và lắp ráp dễ dàng
