Giải Pháp Nhiệt Cho Sản Phẩm Điện Tử - Network Switch

Với sự phát triển nhanh chóng của khoa học công nghệ, xã hội chúng ta đã bước vào thời đại thông tin. Trong xã hội này, Internet đã trở thành một phần không thể thiếu trong cuộc sống của con người. Với sự phát triển nhanh chóng của thời đại thông tin và sự phổ biến dần dần của các dịch vụ đám mây, việc lưu trữ dữ liệu của mọi tầng lớp xã hội tăng lên nhanh chóng do sự phổ biến của các dịch vụ đám mây. Việc mở rộng dung lượng máy chủ cũng kéo theo nhiều yêu cầu chuyển đổi hơn. Chúng tôi tin rằng bộ định tuyến đã được biết đến, nhưng đại đa số mọi người thường không biết bộ chuyển mạch mạng là gì, nó có thể làm được gì cho mạng của chúng ta?

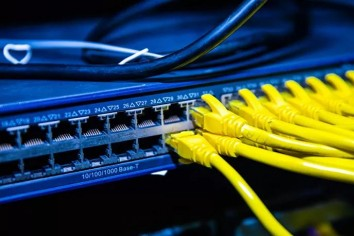

Bộ chuyển mạch mạng kết nối máy chủ và thiết bị mạng để xây dựng trung tâm dữ liệu. Do sự phổ biến của các dịch vụ đám mây, thiết bị mạng trở nên có mật độ cao và sự gia tăng của các thiết bị được kết nối khiến tải chuyển mạch nặng hơn. Công tắc mới đang phải đối mặt với vấn đề cân bằng giữa cải thiện hiệu suất và giảm tiêu thụ điện năng.

Công tắc công nghiệp tích hợp mô-đun chuyển mạch MAC, chip giao diện PHY, chip điều khiển chính, bộ nhớ và các thành phần khác. Do tác động nghiêm trọng của nhiệt độ cao đối với các thiết bị chuyển mạch cấp công nghiệp, trong thiết kế các sản phẩm đó, ngoài việc lựa chọn các thành phần cấp công nghiệp có phạm vi nhiệt độ rộng, cần hết sức chú ý đến thiết kế nhiệt của thiết bị.

Để đáp ứng các yêu cầu về độ tin cậy của ứng dụng, hầu hết các thiết bị chuyển mạch công nghiệp đều áp dụng thiết kế nhiệt không có quạt. Đối với các chip có nhiệt trị cao, có thể sử dụng miếng silicon nhiệt và vật liệu thay đổi pha nhiệt để lấp đầy khoảng trống giữa bề mặt tiếp xúc và tạo thành kênh dẫn nhiệt từ bề mặt chip đến vỏ, để đảm bảo chip hoạt động trong phạm vi nhiệt độ an toàn và công tắc hoạt động đáng tin cậy và an toàn trong môi trường nhiệt độ cao.

Cấu trúc tản nhiệt của switch bao gồm vỏ công tắc và bảng mạch: bảng mạch được bố trí trên tấm dẫn nhiệt, tấm dẫn nhiệt được bố trí trên vây tản nhiệt bằng kim loại, bảng mạch được bố trí bên dưới tấm dẫn nhiệt, tấm đệm được gắn vào bề mặt bên trong vỏ của công tắc; Tấm tản nhiệt là một vật đàn hồi, có thể đảm bảo một cách hiệu quả rằng tấm tản nhiệt được gắn chặt vào bề mặt bên trong của vỏ công tắc. Một phần nhiệt do bảng mạch tạo ra được truyền đến tản nhiệt kim loại thông qua miếng đệm nhiệt phía trên rồi khuếch tán vào bên trong công tắc, sau đó khuếch tán ra không khí qua vỏ công tắc. Một phần nhiệt lượng được truyền đến vỏ switch thông qua tấm tản nhiệt phía dưới rồi khuếch tán ra không khí. Giải pháp này đặc biệt phù hợp với các công tắc nhỏ, có thể tránh được hiệu quả việc tăng âm lượng, tăng giá thành và dễ hư hỏng do lắp đặt quạt làm mát.

Tấm silicon nhiệt chủ yếu được sử dụng để dẫn nhiệt và làm mát giữa bo mạch chủ và vỏ. Mục đích chính của việc lựa chọn miếng đệm silica gel dẫn nhiệt là giảm điện trở nhiệt tạo ra giữa bề mặt nguồn nhiệt và bề mặt tiếp xúc của thiết bị tản nhiệt. Tấm silica dẫn nhiệt có thể lấp đầy khoảng trống của bề mặt tiếp xúc. Với việc bổ sung silica gel nhiệt, có thể làm cho bề mặt tiếp xúc giữa nguồn nhiệt và bộ tản nhiệt tiếp xúc hoàn toàn tốt hơn, thực sự tiếp xúc trực tiếp, phản ứng về nhiệt độ có thể đạt được chênh lệch nhiệt độ nhỏ nhất có thể; Tấm silica dẫn nhiệt không chỉ có tác dụng cách nhiệt mà còn có tác dụng hấp thụ sốc và hấp thụ âm thanh.
